ЖКИ 47

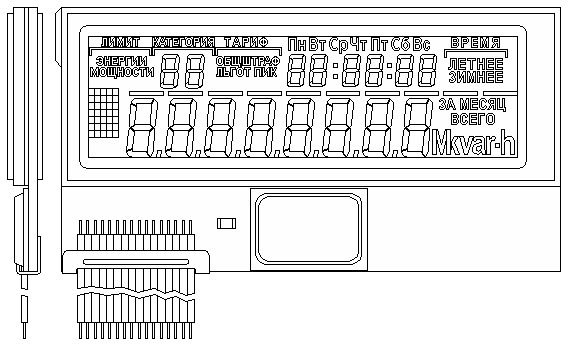

Рисунок ЖКИ.
Параметр ЖКИЗначение
Порядковый номер 47
Паспорт47ps.pdf
Таблица соответствия сегментов ячейкам памяти47tab.pdf
Количество десятичных разрядов 16
Мультиплексность8
Высота основных цифр, мм 10
Ширина индикатора, мм 85
Высота индикатора, мм 45
Ширина рабочей поверхности, мм 76,5
Высота рабочей поверхности, мм 24,5
Тип драйвераs6a0069
ИсполнениеTmin, ºC Tmax, ºC Ucc, В
CS47Tx8xx1-10 55 5.0±0.5
CS47Tx8xx2-20 55 5.0±0.5
CS47Tx8xx4-40 55 5.0±0.5
