Методы возбуждения ЖКИ

Возбуждение жидкокристаллических индикаторов и экранов осуществляетс переменным напряжением без постоянной составляющей.

Cигналы возбуждения при заданной степени мультиплексирования (величине, обратной скважности сканирования строк) и уровне смещения (отношения амплитуд при сканировании строк) с амплитудой относительно нулевого потенциала имеют следующие характеристики:
- полный период сигналов возбуждения (2T) состоит из двух частей длительностью T каждая;
- в первой части полного периода производится последовательное сканирование строк сигналом с длительностью T/D и амплитудой U, на все оставшиеся строки подается напряжение с амплитудой U/B, при этом на столбцы с выбранными элементами отображения информации подается нулевой потенциал, а на столбцы с невыбранными элементами - напряжение с амплитудой 2U/B при B >1 или U/B при B=1;
-во второй части полного периода производится последовательное сканирование строк сигналом с длительностью T/D нулевым потенциалом, на все оставшиес строки подается напряжение с амплитудой U(1-1/B), при этом на столбцы с выбранными элементами отображения информации подается напряжение с амплитудой U, а на столбцы с невыбранными элементами - напряжение с амплитудой U(1-2/B) при B >1 или нулевой потенциал при B=1.
Среднеквадратическое напряжение на выбранных элементах отображения будет U/B2>√ ((B²+D-1)/D),
на невыбранных элементах -U/B√(((B-2)²+D-1)/D) при D>1 и равно нулю при D=1. Точность установки уровней напряжени должна быть не хуже ±2.5 √D+1)/(√ D-1)-1)% при D>1 или ±2.5% при D=1.
Точность установки продолжительность сканирования строки должна быть не хуже ± 1/√D%.
Временные диаграммы сигналов возбуждения для наиболее популярных режимов возбуждения приведены ниже.

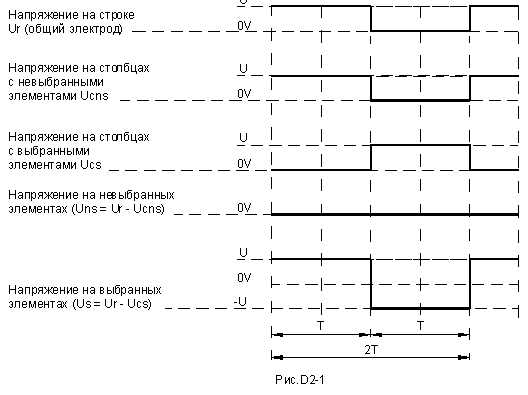

Статический режим (D=1, B=1)

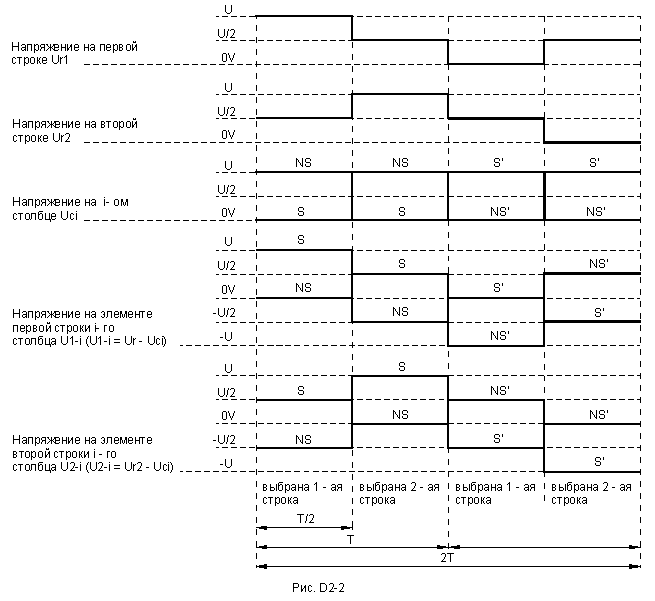

Мультиплексный режим (D=2, B=2)

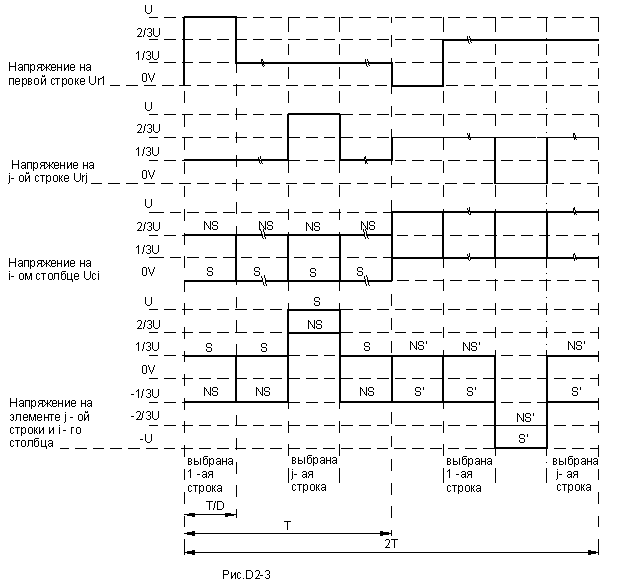

Мультиплексный режим (D=3, B=3)

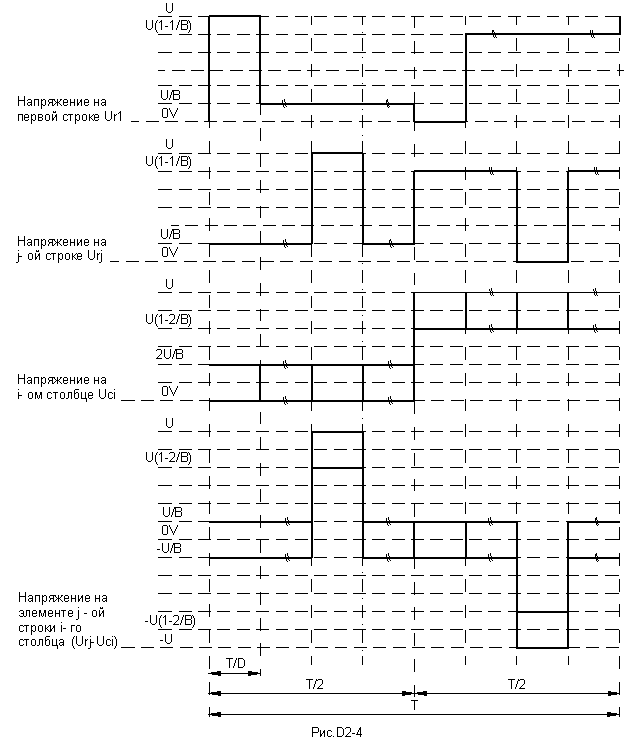

Мультиплексный режим (D>3, B>3)
